ECG-363:answer その1 = 心電図検定試験:傾向と対策 Q.011 =

Wide QRS tachycardiaは、心室頻拍でないと分かるまで、心室頻拍として対応するのが吉です。



心室頻拍=VTventricular tachycardia



*器質的心疾患(+)の時は、VT決め打ちです!

   ex. 陳旧性心筋梗塞64才男性。動悸発作。



12誘導心電図だけで、VTの確定は不整脈専門医でも半分くらいしかできません@香坂俊先生。





と云う事で、典型的なVTの所見・12誘導心電図を理解し、覚えてしまいましょう。検定試験でも、実臨床でも、一般医に求められるのは、そこまでです。やり過ぎても、妄想となります。





Wide QRS tachycardiaが、VTと判断される所見を理解するために

★ 下降軸

★ 上方軸

★ LBBB パターン

★ RBBB パターン

を理解しましょう。VTの発生源の同定に繋がります。

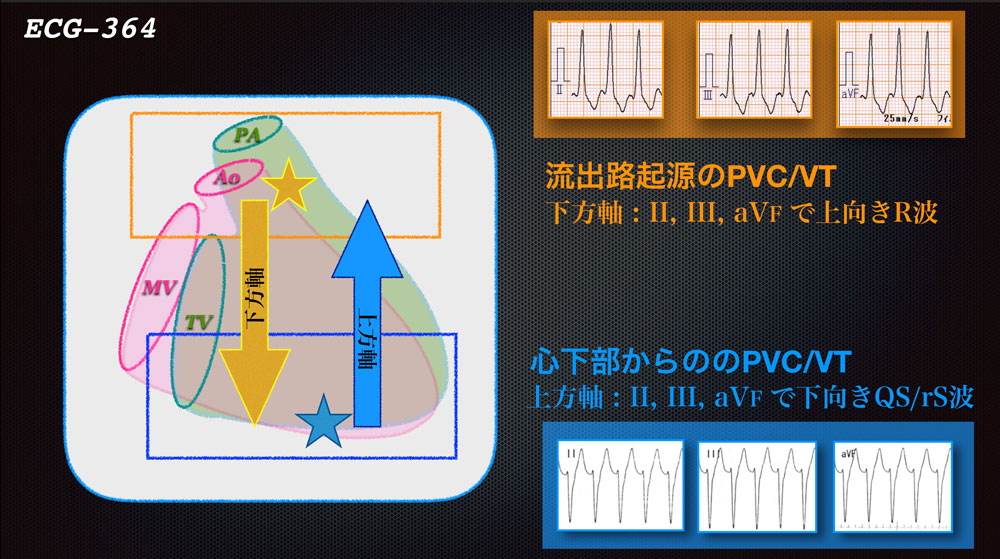

(流出路起源のPVC/VT

右室・左室の流出路は、心室の一番高い位置にあります。

そこからPVC/VTが発生すると、II,III,aVFに背高のっぽのR波が出現します。電気軸はほぼ真下を向いているので、下方軸です。

陽性の高いR波なのに、下方軸です。間違えないでね!





心室下部からのPVC/VT

II,III,aVFで、下むきのwide QRS(QS,rS)となります。

陰性のQS,rSですが、電気軸は上を向いているので、上方軸です。

(下壁の心筋梗塞などに合併しやすい)



f:id:heart2019:20200217222329j:plain

クリックすると、心電図が拡大します









RBBBパターン = 右脚ブロック様の胸部誘導波形のVT

LBBBパターン = 左脚ブロック様の胸部誘導波形のVT



この(様の)がポイントです。似てるけど違うんです。

もし、きれいなCRBBB/CLBBBの形ならば、脚ブロックをベースとした上室性頻拍を示唆します。VTとの鑑別点ですね。



PVC/VTの発生源が右室側にあれば、心室内興奮は右室→左室方向に向かうので、LBBBパターンとなります。



PVC/VTの発生源が左室側にあれば、心室内興奮は左室→右室方向に向かうので、LBBBパターンとなります。



f:id:heart2019:20200217222426j:plain

クリックすると、心電図が拡大します





この二つが、まず覚えるべきVTパターンです。



f:id:heart2019:20200217222458j:plain

クリックすると、心電図が拡大します



12誘導心電図上の波形も覚えてね。

f:id:heart2019:20200217222525p:plain

クリックすると、心電図が拡大します





なお、流出路起源のVTでは、I誘導のQRSはいろんか形をとります。覚えようとしないで、色々あるんだと思って下さい。

(EPS,アブカテを行う不整脈専門医の方々レベルです)

f:id:heart2019:20200217222606j:plain

クリックすると、心電図が拡大します







問題の心電図です。

f:id:heart2019:20200217222657j:plain

クリックすると、心電図が拡大します



ベラパミル感受性心室頻拍です。

V6,r<<<SVTを強く示唆する所見です。







次回は、他のVTらしい所見を提示します。





********************************
